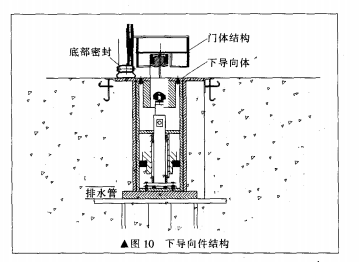

防輻射鉛門首先確保安全運行,在此基礎上重點考慮功能清足、操作簡單、便於維護等。設計上采用了變頻調速電機,可調速控製門體運行速度。采用PLC控電路,簡化了係統線路。按鈕、指示燈和行程開關均采用24V低壓電路,保證了安全性。

係統供電電源380V,頻率50Hz。鉛門驅動電機采用變頻調速控製,設減速和停止兩檔限位開關定位。兩套電動推杆采用直通定速控製,同時推拉,各設推拉限位開關。大門與推杆具有運動互鎖關係,控製上采用機械互鎖方式:大門關到位,推杆推上;推杆拉到位,大門打開。控製係統采用PIC控製單元,包括CPU和擴展O模塊,以簡化中間繼電器及複雜的接線電路。PLC控製單元、中間繼電器、限位開關和指示燈均采用直流24V供電。

控製係統采用就近操作方式,可以通過控製櫃門上的操作按鈕分別對大門和電動推杆進行操作。為便於操作和觀察設有指示燈,用於顯示鉛門和推杆的運行狀態

控製櫃到鉛防護門體驅動電機的主電築和信號纜采用殿帶式拖鏈方式供電,既小巧靈活,又便於保養維護。控製櫃中變頻器不僅可以驅動變頻電機實現大門的緩起緩停,還可以實現電機的過流、過載、過熱、缺相等保護。PLC單元根據開關量的輸人輸出實現功能控製,擴展1O模塊預留有一定數量的端口,可以按業主要求進行功能擴充,例如增加聲光報著、防撞激光簾等安全功能。

蘑菇视频下载APP采用多重限位保護,大門設置有開門到位限位、開門減速限位、關門到位限位、關門減速限位。兩個推杆控製分別有推進、收回行程限位。控製係統具有故障顯示功能,包括變器故障、行程故障、故障急停、能夠提示用戶操作和維護。
