1、防輻射鉛門對X線屏蔽的檢驗方法

測試條件:能量為10MV  X線，劑量率為300R / min，加速器機架角度315度.照射野30 x 30 (cm) 2,測量地點:防護門外距地表1.3米處，

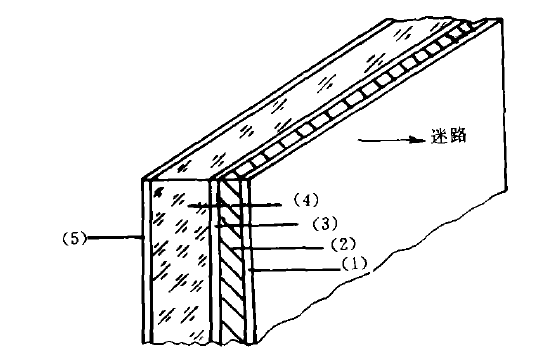

結構分層見下圖:

(1) (5)鋁合金板厚2*5mm,

      (2)鉛板厚l0mm,

      (3)鋼板厚2.5mm,

      (4)石蠟厚一23.5mm，總厚

      測量結果:距門10厘米處0.1 mR/h.距門1米處為0.05mR / h.

2、鉛門對中子屏蔽的檢驗方法

測試儀器:采用兩種測量儀器，

FJ-373型n-y輻射儀，單位為n(cm2)一S，不能分辨中子能譜。

芬蘭製2202D型中子劑量儀，單位為毫雷姆/小時(mrcm/h),量程 0.1-10mrem/h.

測量中子通量密度

測量條件:能量10MV  X線，劑量率300R / min，機架角度315度，照射野30 x30 (cm) 2,

測量地點:防護門內，外距地表1.3米處，距門表麵1米處.

測量結果: 門內為700n / cm2·s

               門外為18n / cm2·s

所以防護門對中子通量密度的衰減率為700/18=38.9.

測量中子劑量當量

測量條件:能量10MV  X線.劑量率300R/min,照射野30 x 30 (cm) 2，機架采取各種角度以觀測散射中子的劑量當量的變化.

測量地點:防護門內、外，距地表1.3米，距門表麵10厘米處。結果如下:

機架0° 50°  90°  270° 310° 單位毫雷姆/小時

門內0.35  0.45  0.35  1.05  0.45   mrem/ h

       門外<0.1   <0.1  <0.1  <0.1  <0.1   mrem / h

總結，鉛防護門外最大輻射年劑量當量不應超過5rem，相當於平均周劑量當量為100mrem(每周按40小時計算)即每小時2.5mrem.防護門外約10厘米處實際測量小於0.1 mrem / h，顯然符合防護要求.
