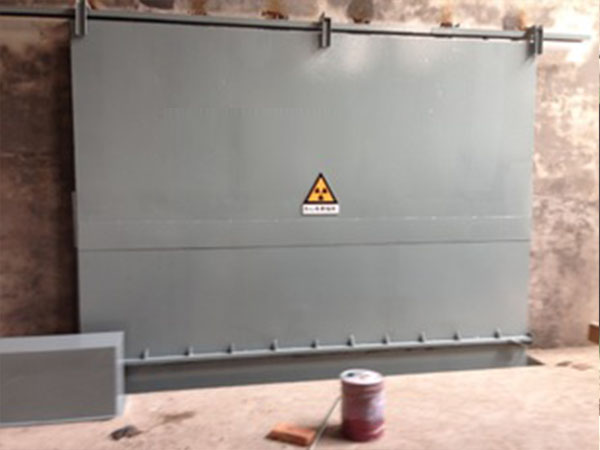

無損檢測室射線防輻射鉛門(簡稱大鉛門)是進行射線探傷的場所必須配備的重要裝備。根據國務院頒發的《同位素、放射裝置防護條例》及GB 4792放射防護標準要求，結合我廠生產情況及所用射線源實際放射強度當量，經計算，選用兩層厚度均為12mm的鉛板作防護層，用10#槽鋼做門體框架，製成高4m、寬317m、厚0.112m的射線防護大鉛門。此門重約5t,如何拖動它安全可靠地工作，直接影響到無損檢測室周邊六個生產車間能否正常生產及周圍員工人身安全。以下就此大鉛門總成的設計方法作如下介紹。

一、門體總成的結構形式決定於門體開關方式

針對5t重的門體，升降式開關門須環用較長的傳動鏈、大功率的動力源、十分靈敏可靠的刹車裝置和4t重的配重錘，其等故隱患程度較大，原用的升降式大鉛防護門會因傳動鏈、刹車裝置失效造成門體多次從4m多高處掉落，危及人身安全。經論證選用平走式大鉛門，示意圖見圖1，其主要設計參數如下:

鉛板厚度:12mm雙層

門體尺寸:317m x4m x0.112m(寬x高x厚)

二、主梁的製造及值線度控製

實際上，主梁是用18#槽鋼背靠背紅焊為工字型。其原因之一是根據現有材粉而確定，其二是因18#槽鋼的懸伸腿斜度比18#工字鋼的小，有利於行走輪行走，主梁理想狀態是越值越好，其實不盡然(見圖2)。主梁在xz平麵內沿Y道線方向彎曲過大時，行走輪行走不平穩，甚至出現卡死現象，該直線度在4mm內較合理;主梁在XY平麵內沿Z直線方向彎曲過大時，行走輪因上坡而打滑、而下坡則走速過快，均造成門體行走不平穩，據載重主梁的要4和主梁載重5t時允許撓度及門體的爬盡能力確定主梁上拱應挫製在18mm左右。

三、門體的支承方式

門體采用四個懸掛行走輪和一個支承行走輪來支承。支承行走輪主要作用是:

1)起主要支承作用，並直接與地麵導軌接觸，減輕了主梁的載荷，這樣既可簡化主梁結構又安全可靠。

2)定位作用，防止門體在行走過程中擺動。

3)調節主動行走輪正壓力。該輪的位置很重要，它道接影晌門體能否行走。其位置距離門體重心線1m且與主動行走輪分別分布於門體中心線兩側較合適，若此距離大於1m，從門體受力分析可知，主動行走輪受的正壓力太大而造成門體起動困難;若此距離小於1m，主動行走輪受的正壓力太小而造成主動行走輪原地打滑。

4)采用單一的支承行走輪，可避免支承大鉛門的導軌與探傷室送工件的導軌交叉，簡化支承導軌的結構。
