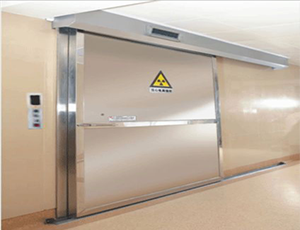

闡述防輻射鉛門機械係統

    一。防輻射鉛門設備組成

防輻射鉛門掃描裝置安裝在檢測流水線上的鉛房中，機構各種動作全部由計算機控製動對焊縫進行掃描檢測。可采用雙壁雙影橢圓成像透照工藝，此係統用“展開式雙壁雙影”成像方法，相當於將環焊縫展開後的平板對接焊縫檢測。

    二。機械運動裝置由平動裝置(成像盒)、轉動機構、傾斜機構及防護鉛房組成

    1。平動裝置:內裝成像器，行程為180mm。完成成像器自動對中，也可橢圓成像.

    2.轉動機構:將被檢鋼管輸送到檢測位置，檢測完成後輸送出去。

    3. 傾斜機構:可以完成x射線管土300的偏轉，調整透照角度及焦距。

    三。設備技術參數:

  檢測靈敏度:0.8%一2.0% (Fe)

 ②係統分辨率:4.0一5.OLP/mm

 ③檢測速度:0.1一0. 2m/min連續可調

 ④灰度等級:4096 (12bit)

 ⑤檢測厚度:Fe等效厚度不小於30 mm
